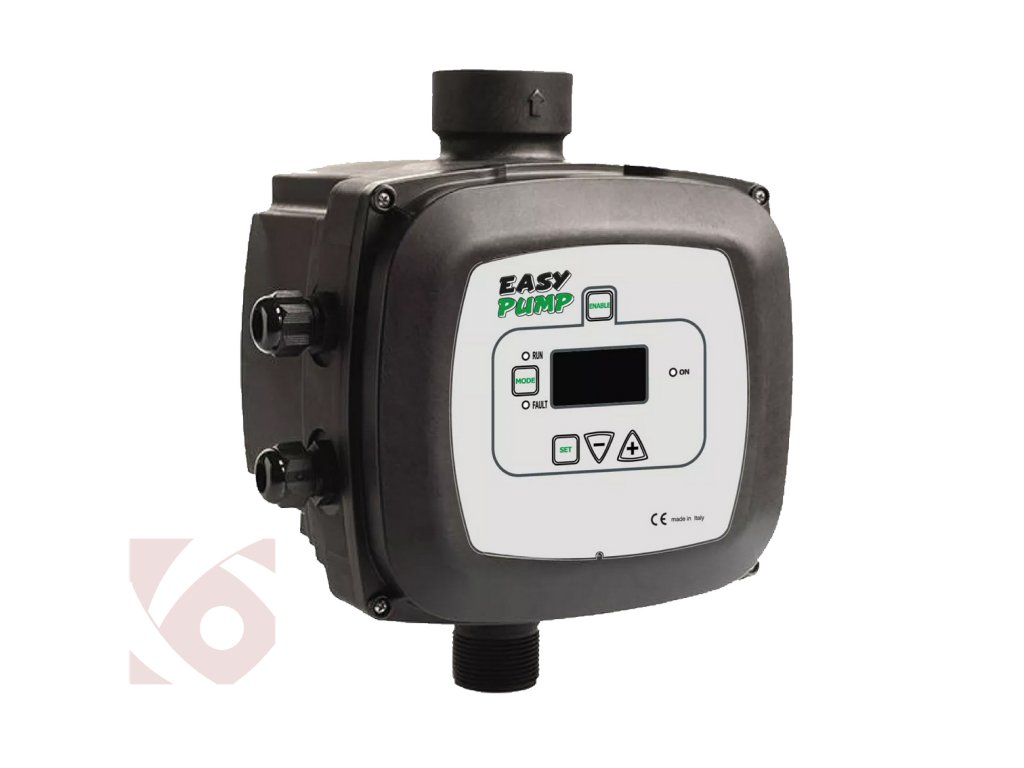

Frekvenční měnič EASY PWM II 400 D / 13.3

Detailní popis produktu

PWM II je jednotka k spínání a řízení čerpadel s integrovaným frekvenčním měničem (regulace otáček motoru). Je určena pro ponorná i povrchová čerpadla a umožňuje provoz s konstantním tlakem nezávislým na aktuálním průtoku vody. Systém PWM udržuje konstantní tlak jak povrchvého tak ponorného čerpadla změnou frekvence rotace čerpadla. PWM lze využít pro pitnou vodu, domácí (užitkovou) vodu nebo čistou vodu bez obsahu tuhých částic či abrazivního materiálu. Použití jednotky je vhodné pro naprostou většinu instalací:

• Domy, byty, rekreační objekty
• Hospodářské objekty, průmyslové provozy
• Zásobování vodou ze studní
• Závlaha skleníků, zahrad a v zemědělství
• Využívání dešťové vody
• Zvyšování tlaku ve stávajícíh instalacích
• Atestováno pro pitnou vodu

Výhody

• Komfortní a velmi ekonomický provoz, úspory energie
• Jednotka má integrované veškeré ochrany a jištění
• Použití a montáž jsou velmi jednoduché.
• Funkce WIZARD - průvodce nastavením přímo na OLED displeji
• OLED displej a komunikační rozhraní kompletně v češtině
• Omezuje vodní rázy v potrubí
• Prodlužuje životnost čerpadla díky omezení proudového zatížení při rozběhu a snížení zátěže na všechny rotující části čerpadla
• Přináší významnou úsporu elektrické energie (pomáhá šetřit životní prostředí)
• Je použitelná prakticky pro všechna čerpadla a instalační systémy vyhovující provozním parametrům jednotky

Konstatní tlak vody
Je jedno zda odebíráte vodu z jednoho nebo třeba čtyřech odběrních míst současně. Princip je takový, že při odběru vody z jednoho kohoutku (průtok kolem 10 l/min) jednotka pomocí snížení otáček udržuje tlak na nastavené hodnotě (třeba 3,2 bar) a v závislosti na typu čerpadla dochází k úspoře až 80% energie.

Tento režim je mimořádně vhodný u vícerodinných domů s více uživateli, dále u závlahových systémů, u nemovitostí, kde jsou používány tlakové sprchy nebo třeba průtokové elektrické ohřívače. Všude tam je konstantní tlak nezávislý na průtoku velmi důležitý

Kompenzace ztráty tlaku
Pokud máte např. vrt hluboký 45m s normální hladinou 5m pod terénem (40m vodního sloupce ve vrtu), je tlaková ztráta přibližně jen 0,5bar. Není-li ale vrt dostatečně vydatný a hladina při odběru vody klesá, dochází ke zvyšování tlakové ztráty. Klesne-li úroveň hladiny o 30m, tlaková ztráta již činí cca 3,5bar. při použití jednotky PWM je tato pozvolna narůstající ztráta kompenzována plynulým zvyšováním otáček tak, aby na výstupu byl tlak stále konstantní (dle nastavené hodnoty). Při plném stavu vody ve vrtu je navíc provoz úspornější, teprve při výraznějším poklesu hladiny dochází k dosažení plného výkonu (a příkonu čerpadla).

Laicky řečeno, čerpadlo vždy spotřebovává jen tolik energie, kolik je jí v dané chvíli dle odběru vody potřeba.

Kompletní systém ochrany a jištění
Jednotka PWM je vybavena ochrannými systémy, které chrání čerpadlo, motor, elektrické vedení a vlastní PWM. Pokud je v provozu jeden nebo více těchto typů ochrany, na displeji se objeví ochrana s vyšší prioritou. Podle typu chyby lze elektrické čerpadlo automaticky vypnout, ale při obnovení běžných provozních podmínek lze chybový stav anulovat a to buďto ručně okamžitě nebo automaticky po jisté přednastavené době.

• Ochrana proti chodu nasucho:
  V případě nulového průtoku systém vypne čerpadlo. Pokud je tlak nižší než nastavená hodnota, zobrazí displej hlášení o nedostatku vody.


• Tepelná ochrana (ochrana proti přehřátí):
  Pro indikaci výskytu proudu na elektrických svorkách přesahujícího bezpečnou úroveň a způsobujícího zahřátí svorky nad 45şC se zobrazí na displeji nápisy „oF“ nebo „ot“. To znamená, že po zchlazení svorek je možné elektrické čerpadlo restartovat. Tato ochranná funkce funguje na následujícím principu: vzhledem k tomu, že jednofázová čerpadla jsou charakteristická vysokým spouštěcím proudem, byla k zajištění ochrany svorek během rozběhu i standardního provozu zavedena dvě odlišná ochranná prahová napětí. Navíc: vzhledem k tomu, že teplota elektrické svorky narůstá, spouštěcí ochranné prahové napětí klesá, což vede k vyšší pravděpodobnosti odpojení nadproudu v případě, že se uživatel pokusí rozběhnout jednofázový motor, když jsou jeho svorky horké.


• Ochrana proti zkratu:
  PWM je vybaven ochranou proti zkratu, který se může objevit mezi fázemi U, V, W výstupní svorky „PUMP“. Při indikaci tohoto blokovacího stavu byste měli odstranit zkrat a pečlivě zkontrolovat neporušenost instalace i instalaci jako takovou. Po provedení těchto kontrol můžete zkusit provoz obnovit a to současným stisknutím kláves „+“ a „-„ na ovládacím panelu, v každém případě to nebude mít žádný účinek do uplynutí 10 vteřin od okamžiku, kdy se zkrat objevil. Kdykoliv se zkrat objeví, změní se údaj na počítadle událostí a uloží se v permanentní paměti jednotky (EEPROM).

Automatické obnovení provozu
Pokud se například elektrické čerpadlo kvůli nedostatku vody zablokuje, spustí PWM automaticky sérii testů s cílem zajistit, aby zařízení skutečně nemělo dostatek vody a aby byl tento stav trvalý. Pokud se vydaří nápravný pokus (např. pokud se voda do systému vrátí), testy se ukončí a PWM se vrátí k normálnímu provozu
